1. Le gardien des gaz d’échappement : comment ce petit capteur surveille la “ seconde respiration ” de votre moteur”
La plupart des opérateurs de 336E savent que leur moteur C7.1 recircule une partie des gaz d’échappement dans les cylindres – un processus appelé NRS (système de réduction des NOx). Cela réduit les émissions mais introduit également de la suie et du carbone dans le système d’admission. Le moteur a besoin d’un moyen de surveiller la quantité réelle de gaz d’échappement circulant dans le circuit NRS et de détecter si le refroidisseur et les passages s’obstruent. C’est là que votre capteur de pression différentielle 513-0267 entre en jeu.
Considérez ce capteur comme le gardien des gaz d’échappement posté sur la ligne NRS. Il mesure en continu la différence de pression entre deux points à travers le venturi NRS. Lorsque le refroidisseur et les passages sont propres, la chute de pression est faible, signalant une “ seconde respiration ” saine pour le moteur. Lorsque la suie s’accumule et restreint le débit, la différence de pression augmente – et le capteur envoie un avertissement à l’ECM avant que votre machine n’en paie le prix..
Contrairement à l’interrupteur de restriction du filtre à carburant que vous connaissez peut-être (un simple avertissement marche/arrêt), le 513-0267 est un capteur analogique 5 V qui fournit une lecture de pression continue entre -5 et +40 kPa différentiel. Cela signifie que l’ECM sait exactement à quel point votre système NRS est obstrué à tout moment, et pas seulement lorsqu’il atteint un seuil de danger..
2. Les conséquences d’une défaillance : du “ voyant moteur ” à l’atelier
Lorsque le 513-0267 tombe en panne ou devient imprécis, l’ECM perd sa seule fenêtre directe sur le débit NRS. Le résultat n’est pas seulement un voyant d’avertissement – c’est une réduction de puissance moteur qui peut paralyser votre production.
| Mode de défaillance | Ce que l’ECM détecte | Ce qui arrive à votre 336E |
|---|---|---|
| Dérive du capteur (décalage de sortie) | Pression différentielle NRS en dehors de la plage acceptable lors de l’étalonnage à la mise sous tension | Le voyant d’avertissement s’allume, le moteur entre en mode de réduction de puissance – puissance réduite, temps de cycle augmentés |
| Passages du capteur obstrués | L’ECM ne détecte aucun changement de pression même lorsque la vanne NRS fonctionne | Diagnostic erroné comme une vanne bloquée, entraînant un remplacement inutile de pièces |
| Accumulation de suie dans les passages du venturi | La pression différentielle est trop élevée car les gaz d’échappement ne peuvent pas circuler correctement | Le moteur peut fumer, perdre de la puissance et déclencher des régénérations répétées |
| Court-circuit du capteur (interne) | L’ECM reçoit un signal de tension hors plage | Réduction de puissance immédiate. Cat a publié un kit de capteur spécifiquement pour résoudre les courts-circuits potentiels dans les conceptions antérieures |
Le point clé à comprendre est que une réduction de puissance causée par cette défaillance du capteur ne ressemble pas à un problème moteur traditionnel. Votre 336E peut tourner au ralenti en douceur, monter en régime proprement et creuser à pleine puissance pendant trente minutes – puis soudainement, sans avertissement, perdre la moitié de sa force. La machine n’est pas “ cassée ”. Elle se protège d’un système NRS auquel elle ne peut plus faire confiance. Et le seul moyen de restaurer la pleine puissance est un nouveau capteur.
3. L’histoire d’un entrepreneur : la réduction de puissance insaisissable qui a chassé des fantômes pendant six semaines
Un propriétaire de 336E au Texas nous a appelés après six semaines à chercher une réduction de puissance mystérieuse. Sa machine fonctionnait bien pendant une heure, puis perdait soudainement de la puissance. L’ECM affichait un code 411-15 (Pression différentielle EGR élevée). Son mécanicien a remplacé la vanne NRS (1 200 $), nettoyé le refroidisseur EGR (800 $ de main-d’œuvre) et même remplacé l’ECM (2 500 $) – rien n’a résolu le problème.
Le problème était le 513-0267 lui-même. Le capteur avait dérivé suffisamment hors d’étalonnage pour signaler un refroidisseur NRS obstrué alors que les passages étaient parfaitement propres. L’ECM a fidèlement cru le capteur et a réduit la puissance du moteur. Le mécanicien n’a jamais testé le capteur car il supposait qu’un “ capteur de pression ” fonctionnait ou ne fonctionnait pas.
Nous lui avons expédié un nouveau 513-0267. Il l’a installé en quinze minutes. La réduction de puissance a disparu. Son commentaire : “ Six semaines. Quinze minutes. Plus jamais. ”
La leçon : le 513-0267 est un instrument analogique de précision avec une durée de conservation et un cycle de service publiés. Il ne tombe pas en panne de manière catastrophique. Il dérive progressivement jusqu’à ce que l’ECM ne puisse plus compenser – et cela vous coûte du temps de production.
4. Caractéristiques et avantages clés
Référence croisée OEM 513-0267 – Capteur de pression différentielle NRS de remplacement direct pour les moteurs Caterpillar C7.1 et C4.4 équipés du système de réduction des NOx (NRS) / EGR.
Composant critique pour les émissions – Surveille la chute de pression à travers le venturi et le refroidisseur NRS. Fournit à l’ECM un retour analogique continu sur l’état de la recirculation des gaz d’échappement.
Empêche la réduction de puissance moteur – Lorsque le système NRS s’obstrue avec de la suie, la pression différentielle augmente. Ce capteur alerte l’ECM, qui peut alors ajuster l’alimentation en carburant et en air pour compenser plutôt que de réduire brusquement la puissance du moteur.
Sortie analogique 5 V – Contrairement aux interrupteurs marche/arrêt simples, ce capteur fournit un signal de tension linéaire proportionnel à la pression différentielle. L’ECM utilise ces données pour contrôler précisément la position de la vanne NRS et diagnostiquer l’état du système sans tâtonnements.
Conçu avec une grande précision – Capteur de pression différentielle analogique 5 V spécification Cat® avec plage de pression : 33 à 600 kPa (absolue) et -5 à +40 kPa (différentielle). Connecteur 4 broches MCON 1.2, conçu pour les environnements sévères du compartiment moteur..
Montage direct – Le connecteur MCON 1.2 se branche directement sur le faisceau moteur C7.1. Aucune programmation ou étalonnage spécial requis, bien qu’une réinitialisation de l’ECM sur deux cycles de clé soit recommandée après l’installation.
Compatibilité étendue – Compatible avec les pelles CAT 336E, 336E H, 336E L, 336E LH, ainsi que de nombreuses autres machines équipées de moteurs C7.1/C4.4 : Next Gen 320, 323, 330, 336, ainsi que certains bouteurs de série D et chargeuses-pelleteuses équipés de systèmes NRS..
Livraison rapide – Délai de livraison de 6 à 8 jours ouvrés depuis notre entrepôt de Guangzhou, expédié dans un emballage en boîte en papier protecteur de style Cat.
5. Spécifications techniques
| Spécifications | Détails |
|---|---|
| Nom du produit | Capteur de pression différentielle NRS (Capteur de pression différentielle du système de réduction des NOx / EGR) |
| Numéro de pièce | 513-0267 (CAT) |
| Application Moteur | Caterpillar C7.1 (Perkins 1204J), C4.4 avec NRS/EGR |
| Modèles compatibles | CAT 336E, 336E H, 336E L, 336E LH, Next Gen 320/323/330/336, D6K2, D6N, 938K, IT38K, et autres machines C7.1/C4.4 avec recirculation des gaz d’échappement |
| Type de capteur | Capteur de pression différentielle analogique 5 V |
| Plage de pression (absolue) | 33 à 600 kPa |
| Plage de pression (différentielle) | -5 à +40 kPa |
| Tension d’alimentation | 5 V CC (régulée par l’ECM) |
| Type de sortie | Tension analogique proportionnelle à la pression différentielle |

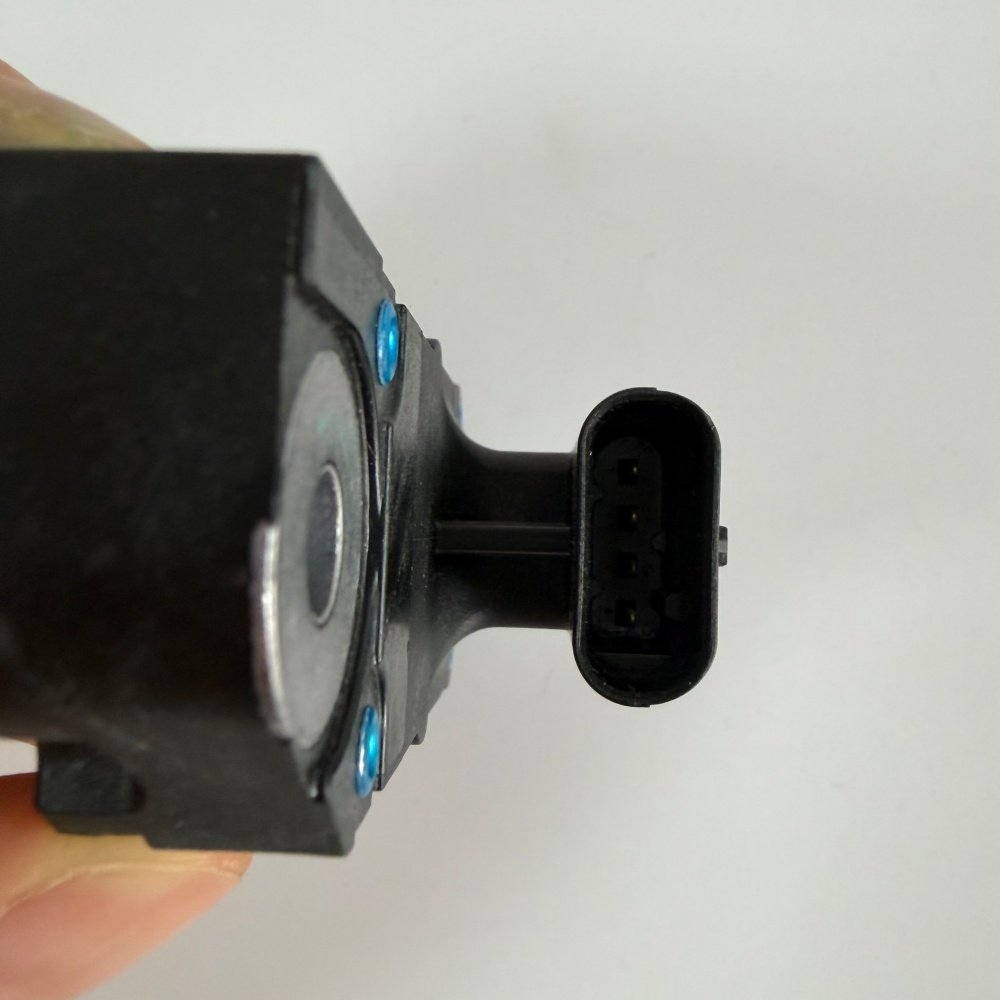

| Type de Connecteur | Connecteur MCON 1.2 à 4 positions (connectivité standard AMP/TE) |
| Matériau du boîtier | Polymère technique haute température avec composants internes résistants à la corrosion |
| Emplacement de montage | Ensemble venturi/collecteur NRS (côté droit/haut du moteur C7.1) |
| Codes de diagnostic associés | 411-15 (Pression différentielle EGR élevée), 411-13 / 3387-13 (Hors calibrage) |
| Origine | Chine (fabriqué selon les spécifications OEM) |
| MOQ | 1 pièce |
| Prix | Négociable |
| Emballage | Boîte en papier de style Cat avec emballage intérieur protecteur |
| Délai de livraison | 6 à 8 jours ouvrés |
| Conditions de paiement | T/T, XTransfer, PayPal, Western Union |
| Capacité d'approvisionnement | 500 pièces/mois |
| Expédition | Fret maritime / Fret aérien / Express (DHL, FedEx, UPS) |
6. Applications
Mines et carrières – La poussière de silice fine accélère le colmatage du refroidisseur et des passages NRS. Le 513-0267 constitue la première ligne de défense contre les réductions de puissance qui interrompent la production sur les sites isolés disposant d’un support technique limité.
Construction lourde – Les machines 336E travaillant sur des projets d’autoroutes et d’infrastructures subissent des charges variables qui sollicitent de manière répétée le système NRS. Un capteur de pression différentielle en bon état permet au module de commande électronique (ECM) de gérer l’accumulation de suie de manière proactive plutôt que réactive.
Parcs de location d’équipements – Les locataires comprennent rarement les voyants d’avertissement et les ignorent souvent. Lorsque le 513-0267 tombe en panne, la réduction de puissance qui s’ensuit sera imputée à la machine—et à vous. Un remplacement proactif basé sur les heures de fonctionnement est une assurance peu coûteuse.
Démolition et manutention de ferraille – Les vibrations extrêmes et les chocs sont éprouvants pour les capteurs analogiques sensibles. Les composants internes du 513-0267 peuvent se dégrader avec le temps dans ces environnements, entraînant des réductions de puissance intermittentes difficiles à diagnostiquer.
Services municipaux et gestion des déchets – Le fonctionnement en mode stop-and-go dans les décharges et les centres de transfert génère une charge élevée de suie dans le système NRS. La lecture du capteur de pression différentielle est essentielle pour déterminer si le venturi NRS nécessite un nettoyage ou si un remplacement du capteur est la solution réelle.
7. Conseils d’installation et d’entretien – Réussir du premier coup
Une installation correcte du 513-0267 ne se limite pas à un simple boulonnage. Suivez ces directives pour éviter les pannes récurrentes et les codes de diagnostic inutiles.
| Étape | Action | Pourquoi c’est important |
|---|---|---|
| 1 | Débranchez la borne négative de la batterie avant de retirer l’ancien capteur | Empêche le module ECM d’enregistrer des codes erronés lorsque le capteur est déconnecté |
| 2 | Nettoyez les passages du venturi NRS avec de l’eau savonneuse chaude et une brosse adaptée si des dépôts de suie sont visibles | Un venturi obstrué entraînera des lectures de pression différentielle élevées même avec un nouveau capteur—ce qui vous amènera à diagnostiquer à tort le capteur à nouveau |

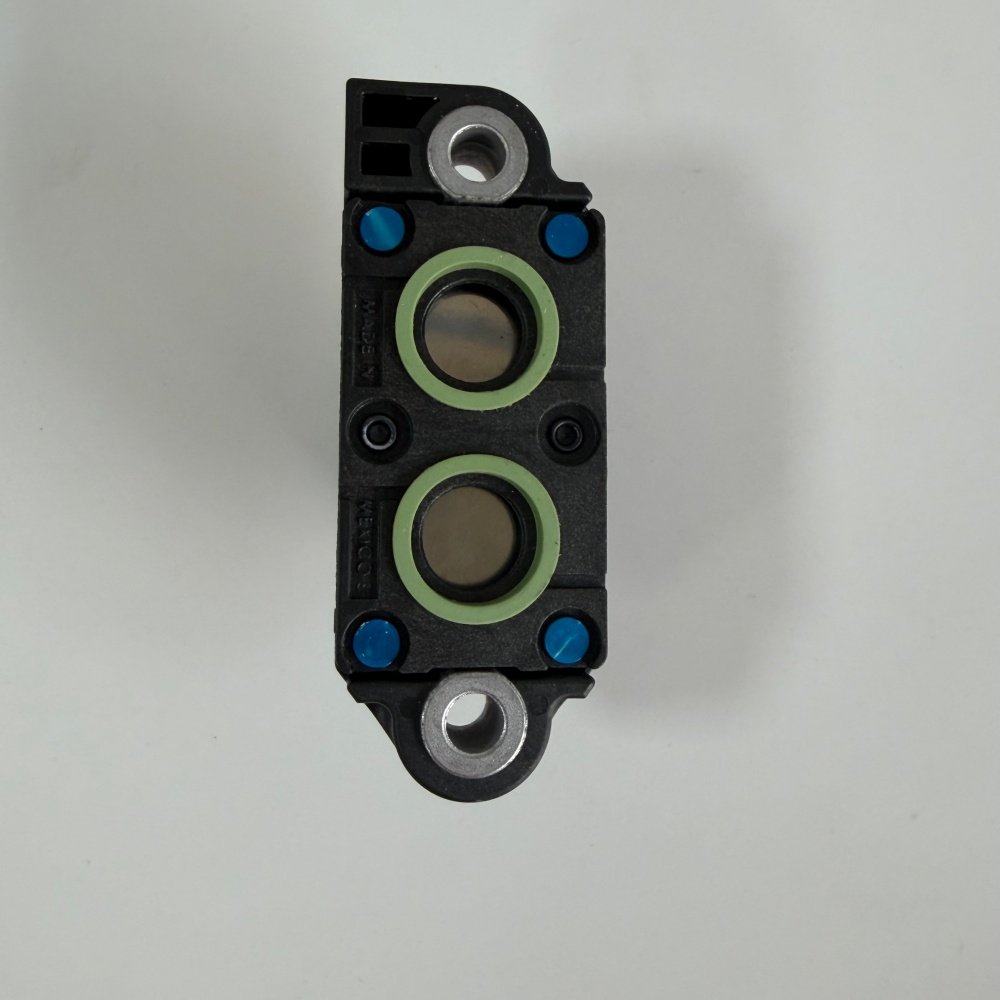

| 3 | Remplacez les deux joints toriques (côtés entrée et sortie) | Les anciens joints toriques durcissent et fuient, créant des lectures de pression erronées qui imitent une défaillance du capteur |
| 4 | Appliquez une fine pellicule d’huile moteur propre sur les nouveaux joints toriques avant l’installation | Empêche la déchirure lors de l’assemblage et assure un positionnement correct |
| 5 | Installez le capteur, serrez les boulons de montage à 9 N·m (80 lb in) pour les connexions du collecteur NRS | Un serrage excessif fissure le boîtier en plastique du capteur ; un serrage insuffisant permet des fuites de gaz d’échappement |
| 6 | Rebranchez le connecteur MCON à 4 broches jusqu’à ce qu’il s’enclenche ; assurez-vous que la languette de verrouillage est complètement engagée | Des connexions desserrées provoquent des pertes de signal intermittentes du capteur—le type de panne le plus difficile à diagnostiquer |
| 7 | Effectuez une réinitialisation du module ECM en deux cycles de clé : clé en position marche 30 secondes, clé en position arrêt 30 secondes, répétez | Permet au module ECM de recalibrer le décalage zéro du nouveau capteur |
| 8 | Effacez tous les codes de diagnostic stockés à l’aide d’un outil de diagnostic compatible (Cat ET ou équivalent) | Empêche les anciens codes de perturber les diagnostics futurs |
Note critique : Le 513-0267 n’est pas un composant réparable. Si vous constatez une accumulation de suie à l’intérieur du capteur lui-même (pas seulement dans les passages du venturi), le capteur est compromis et doit être remplacé. Aucun nettoyage ne pourra restaurer sa précision.
8. Stockage et assurance qualité – Hongtengda Parts
Chez Hongtengda Parts, nous savons que les capteurs comme le 513-0267 sont des instruments de précision. Un stockage inapproprié peut dégrader l’élément sensible avant même qu’il n’atteigne votre machine.
Entrepôt climatisé – Notre installation à Guangzhou maintient des niveaux stables de température et d’humidité. Les capteurs sont stockés à l’abri de la lumière directe du soleil, des sources d’ozone et des vapeurs chimiques qui peuvent dégrader les joints internes.
Contrôle strict de la qualité – Chaque capteur subit une inspection visuelle pour vérifier l’état des broches du connecteur, l’intégrité des joints toriques et les fissures du boîtier avant d’être libéré pour expédition.
Fabrication selon spécifications OEM – Nos capteurs répondent ou dépassent les spécifications originales de Caterpillar en matière de linéarité de la tension de sortie, de stabilité thermique et de résistance aux vibrations.
Testé pour la dérive de calibrage – Des échantillons aléatoires de chaque lot de production sont testés pour le décalage zéro et la précision de la plage afin de garantir que le capteur lit correctement sur toute sa plage de fonctionnement.
Emballage propre et antistatique – Chaque capteur est emballé individuellement dans une boîte en papier de style Cat avec de la mousse protectrice ou du papier bulle pour éviter tout dommage pendant le transport.
Enregistrements de lots traçables – Nous conservons les enregistrements des lots de production pour tous les capteurs, ce qui nous permet de retracer tout problème de qualité jusqu’à sa source.
Pourquoi cela est important : Un capteur stocké dans une chaleur extrême, exposé à l’ozone ou tombé avant l’installation peut tomber en panne en quelques semaines. Nos protocoles de stockage et de manipulation contrôlés garantissent que le capteur que vous recevez est dans le même état qu’à sa sortie d’usine.
9. Disponibilité des stocks – Hongtengda Parts
Votre 336E ne peut pas attendre deux semaines pour un capteur. Vous non plus.
– Capacité d'approvisionnement mensuelle de 500 pièces – Production et stockage stables pour le capteur de pression différentielle NRS CAT C7.1 513-0267
90% de produits en stock – Prêt pour expédition immédiate depuis notre entrepôt de Guangzhou
Livraison sous 6 à 8 jours ouvrables – La plupart des commandes sont expédiées dans les 24 heures suivant la confirmation du paiement
Emballage professionnel pour l'exportation – Caisses en bois sans fumigation ou cartons renforcés pour le fret maritime ou aérien
Pas de pression MOQ – Une seule pièce suffit pour passer commande
Vérification des stocks en temps réel – Envoyez-nous un e-mail ou un message à tout moment pour confirmer la disponibilité avant le paiement
Pourquoi attendre des semaines pour des pièces détachées ? Hongtengda Parts - où l'inventaire rencontre l'urgence.
10. Commande et livraison
| Article | Détail |
|---|---|
| MOQ | 1 pièce |
| Délai de production | 6 à 8 jours ouvrés |
| Emballage | Boîte en carton de type « Cat » + film à bulles dans un carton renforcé |
| Paiement | T/T, XTransfer, PayPal, Western Union |
| Capacité d’approvisionnement | 500 pièces/mois |
| Garantie | 6 mois (défauts de fabrication – étalonnage électrique, intégrité des matériaux, fuite du boîtier) |
La garantie ne couvre pas les dommages résultant d’une installation incorrecte, d’une contamination par de la suie ou des débris, d’un impact physique, ou de dommages secondaires à l’ECM. Pour les alternatives couvertes par la garantie, veuillez consulter notre équipe commerciale.
11. Avant de commander – Vérification rapide
Étant donné que les applications du capteur NRS varient selon le niveau d’émissions (Tier 4 Interim vs Tier 4 Final vs Stage V), nous avons besoin de :
Numéro de série de la machine (CAT336E-xxxxx)
Préfixe du numéro de série du moteur (C7.1)
Une photo claire de votre ancien capteur, montrant notamment le type de connecteur (MCON à 4 broches) et tout numéro de pièce visible
Nous confirmerons la compatibilité sous 24 heures.
Le capteur de pression différentielle NRS est le gardien des gaz d’échappement qui ne prend jamais de pause. Lorsqu’il dérive, votre moteur réduit sa puissance. Lorsqu’il tombe en panne, votre production s’arrête. Gardez une pièce de rechange en stock – et transformez un arrêt de trois jours en un arrêt technique de quinze minutes.
