Wanneer een graafmachine uitvalt op een actieve bouwplaats, tast elk uur onverwachte stilstand de winstmarges van de aannemer aan en bedreigt het de projectplanning. Voor onafhankelijke reparatiewerkplaatsen voor zwaar materieel, wagenparkbeheerders en machineoperators vereist het operationeel houden van machines meer dan alleen het vervangen van defecte componenten. Het vereist een duidelijk begrip van machinesubsystemen, diagnoseprocedures, slijtagefactoren van componenten en kosteneffectieve strategieën voor de inkoop van onderdelen.
Het betrekken van vervangingsonderdelen voor graafmachines vormt een voortdurende balansoefening tussen de initiële aankoopprijs, levertijden en duurzaamheid op lange termijn. Dealerkkanalen van de originele apparatuurfabrikant (OEM) kampen vaak met achterstanden en forse prijsopslagen, terwijl goedkope generieke alternatieven het risico van voortijdig componentfalen en onbetaalde herstelwerkzaamheden met zich meebrengen.
Deze handleiding ontleedt de primaire graafmachinesubsystemen, biedt praktische protocollen voor diagnose en montagecontrole, vergelijkt OEM- met fabrieksdirecte aftermarket-inkoopopties en schetst preventieve onderhoudspraktijken om de machinebeschikbaarheid te maximaliseren.
Belangrijke graafmachinesubsystemen en componenten
Moderne hydraulische graafmachines, van 10-tons utiliteitsunits tot 50-tons zware productiemachines, bestaan uit gesynchroniseerde mechanische, hydraulische en elektronische subsystemen. Inzicht in hoe deze systemen op elkaar inwerken stelt reparatietechnici in staat om de hoofdoorzaken te diagnosticeren in plaats van uitsluitend defecte componenten te vervangen.
Volgens de Graafmachine Reserveonderdelenanalyse van Matson Mining
, kan een graafmachine worden onderverdeeld in vijf kernfunctionele subsystemen:
1. Elektrische & elektronische regelsystemen
Het elektronische systeem fungeert als het neurale netwerk van moderne graafmachines. Het bewaakt motorparameters, regelt de hydraulische pompopbrengst, beheert pilootbedieningsinputs en communiceert systeemdiagnoses naar het display in de cabine.
Belangrijke componenten zijn onder meer:
- Elektronische regeleenheden (ECU's) & computerkaarten: centrale microprocessors die het motortoerental, de brandstofinjectie en de coördinatie van de hoofdhydraulische klep beheren.
- Schakelaars & magneetventielen: elektrohydraulische actuatoren die de beweging van de hoofdschuifklep regelen.
- Druk- & temperatuursensoren: realtime feedbacksensoren die de hydraulische leidingdruk, oliedruk en koelvloeistofstatus van de motor bewaken.
- Kabelbomen: zware, oliebestendige bedradingsbundels die signalen transporteren tussen sensoren, regelaars en cabinedisplays.
2. Hydraulische systeemonderdelen
Het hydraulische systeem zet mechanisch motorvermogen om in vloeistofvermogen om graaf-, zwaai- en rijbewegingen uit te voeren. Bij continue drukken tot 343 bar (4.975 psi) vereisen hydraulische componenten strikte maattoleranties en vloeistofzuiverheid.
Belangrijke componenten zijn onder meer:
- Hoofdhydraulische pompen: axiale zuigerpompen met variabele verplaatsing die hogedrukvloeistof door de machine leveren.
- Hoofdregelkleppen: schuifkleppenbanken die de olieafvoer naar specifieke cilinders en hydraulische motoren sturen.
- Hydraulische cilinders: giek-, arm- (stick) en bakactuatoren met inductiegeharde chroomstangen en meerlagige afdichtingssets.
- Zwaaimotoren & reductiekasten: koppelrijke hydraulische motoren die de rotatie van de bovenstructuur aandrijven.
3. Onderstel & eindoverbrengingsreductieserie
Het onderstel draagt het totale bedrijfsgewicht van de machine en biedt mobiliteit op ruw terrein. Onderstelcomponenten vertegenwoordigen tot 50% van de totale levensduurkosten van een machine door constante grondwrijving en -slijtage.
Belangrijke componenten zijn onder meer:
- Eindoverbrengingen & rijmotoren: planetaire reductie-units gekoppeld aan axiale zuigerrijmotoren die het rupskoppel leveren.
- Rupskettingen & rupsplaten: gesmede stalen schakels verbonden door pennen en bussen, verkrijgbaar in verzegelde en gesmeerde uitvoeringen.
- Rupsrollen & loopwielen: bovenste draagrollen, onderste rupsrollen en frontale spanwielen die de rupsuitlijning handhaven.
- Tandwielen: warmtebehandelde aandrijftandwielen die het koppel van de eindoverbrenging naar de rupsketting overbrengen.

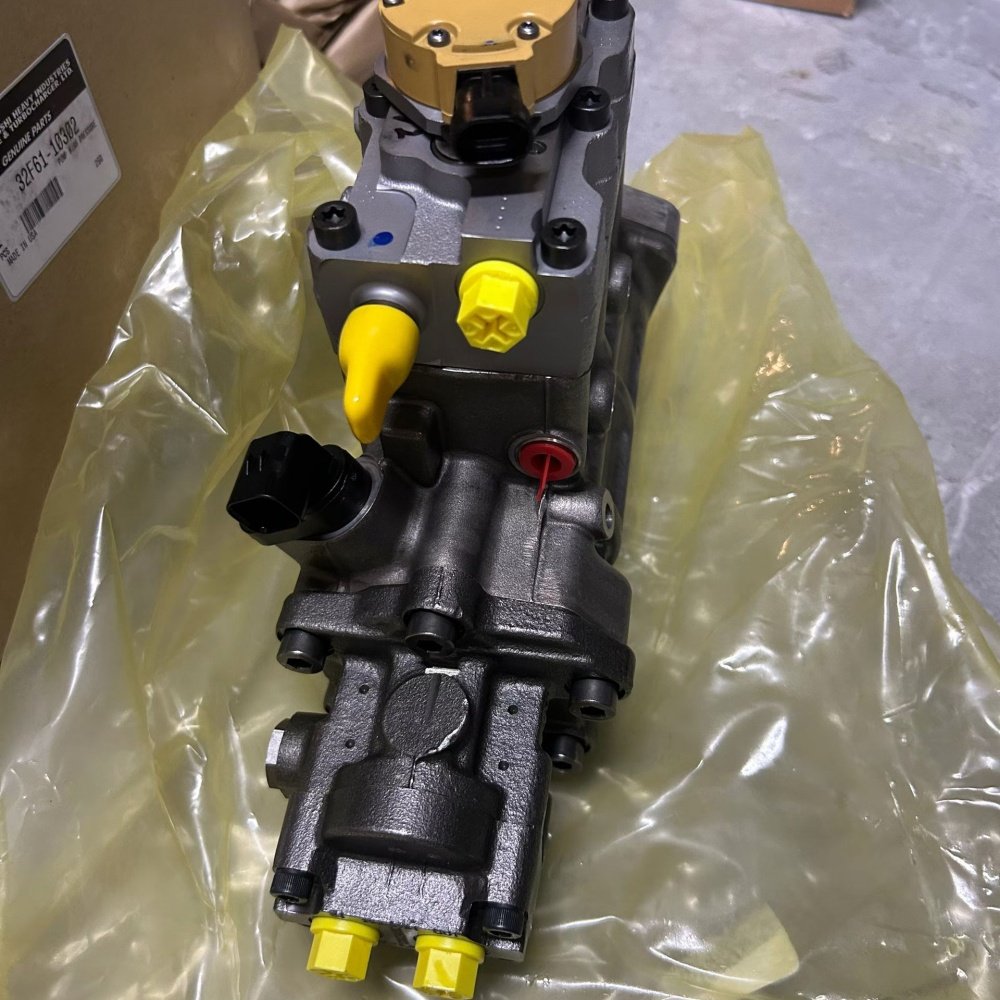

4. Motor, boosters & filtratieonderhoud
De verbrandingsmotor levert de primaire energiebron voor de graafmachine. De omliggende filtratie- en vloeistofbeheersystemen beschermen interne motoroppervlakken tegen stof, vocht en deeltjesslijtage.
Belangrijke componenten zijn onder meer:
- Lucht-, olie- en brandstoffilters: meerlagige filtratiemedia die luchtstof en microscopische brandstofverontreinigingen vasthouden.
- Hydraulische retour- & pilootfilters: zeer efficiënte glasvezelfilterpatronen die hydraulische pomp cavitatie en klepschuifbeschadiging voorkomen.
- Boosters & turboladers: geforceerde inductie-units die het verbrandingsrendement van de motor verbeteren onder zware graafbelastingen.
5. Grondwerktuigen (GET) & aanbouwdelen
Grondwerktuigen ondergaan direct contact met gesteente, vuil en schurende grond en fungeren als opofferende slijtage-elementen om bakken en structurele armen te beschermen.
Belangrijke componenten zijn onder meer:
- Baktanden & adapters: punten van gegoten gelegeerd staal ontworpen voor hoge impact- en slijtvastheid.
- Snijranden & zijsnijders: opgelaste of vastgeschroefde slijtplaten die de zijwanden van de bak beschermen.
- Pinnen en bussen: gehardstalen draaipunten die de giek, arm en bakverbindingen verbinden.
Elektrische & elektronische systemen: SCM- en computerkaartvervangingen
Nu graafmachines geavanceerde elektronische regelsystemen integreren, zijn computerkaartstoringen een primaire oorzaak geworden van onverwachte machine-uitval. Wanneer een hoofdcontroller uitvalt, kan de graafmachine hydraulisch vermogen verliezen, in een standaard noodmodus terechtkomen of volledig niet reageren op het gaspedaal.
Diagnostische signaalstroom: [Cabinejoystickinput] ➔ [ECU / Computerkaart] ➔ [Proportioneel magneetventiel] ➔ [Hoofdhydraulische pompverplaatsing]Veelvoorkomende oorzaken van computerkaartstoringen
- Spanningspieken: het starten van machines met 24V-boosterpakketten of defecte dynamoregelaars kunnen gevoelige condensatoren op printplaten overbelasten.
- Vochtindringing: aangetaste ECU-behuizingsafdichtingen laten condensatie toe die printspoortracés (PCB) corrodeert.
- Motorvibratie: continue mechanische schokken maken soldeerverbindingen en opbouwcomponenten na verloop van tijd los.
Betrekken van SCM- & ECU-vervangingsmodules
Bij het vervangen van gespecialiseerde elektronische regelaars, zoals Hitachi graafmachinecomputerkaarten en ECU's
, moeten reparatietechnici de exacte onderdeelnummercompatibiliteit en motorserie-overeenkomst verifiëren. Zo vereist de Hitachi ZAX170W-3 SCM-computerkaart (onderdeelnr. 9274929) specifieke kalibratie voor Isuzu 4HK1-motorprotocollen.
Pro-tip: koppel altijd de hoofdaccuaschakelaar los voordat u een graafmachine-ECU verwijdert of installeert. Voer nooit booglassen uit op een graafmachineframe zonder eerst alle elektronische computerkaartkabelbomen los te koppelen om schade door hoogspannings elektrische terugkoppeling te voorkomen.
Hydraulisch systeemonderhoud: zuigerpompen en afdichtingsintegriteit
Cavitatie van de hydrauliekpomp en inwendige lekkage zijn belangrijke oorzaken van vermogensverlies in zwaar materieel. Wanneer een hoofd pomp interne slijtage vertoont, lekt hydraulische olie langs de interne zuigerschoenen, wat leidt tot trage giekrespons, verhoogde olietemperaturen en lawaaierige pomppwerking.
Belangrijke factoren voor de levensduur van de hoofdhydrauliekpomp
- Viscositeit en reinheid van de vloeistof: Vervuiling van hydraulische vloeistof is verantwoordelijk voor meer dan 70% van de storingen aan hydraulische componenten. Fijne metaaldeeltjes krassen op klepspoelen en zuigerhuizen, waardoor de systeemwerkdruk onder de ontwerpwaarden daalt.
- Integriteit van afdichtringen en O-ringen: Bedrijfstemperaturen boven 80°C (176°F) verharden nitrilrubberen afdichtingen, wat leidt tot uitwendige vloeistoflekkage en luchtintrede.
- Uitlijning van zuigerschoen en zwenkplaat: Bij axiale zuigerpompen voorkomt ongelijkmatige slijtage van de zwenkplaat een correcte zuigerslag, waardoor het totale debiet (GPM) afneemt.
Bij het vervangen van pompassemblages of het uitvoeren van pomprevisies in de werkplaats is het betrekken van precisiebewerkte vervangingsonderdelen—zoals hydraulische hoofdpompen voor zware graafmachines
en gecertificeerde cilinderrevisiekits—essentieel om de werkdruk stabiel te houden bij volledige belasting.
Selectie van onderstel- en eindaandrijfversnellingsbakseries
De eindaandrijfversnellingsbak zet snelle rotatie van de hydraulische motor om in koppelrijke rupsbeweging via een meertraps planetaire tandwielreductieset. Tandflankputjes, lagerschade of falen van de hoofdafdichting kunnen een rups volledig blokkeren, waardoor de machine op locatie strandt.
Evaluatie van de duurzaamheid van eindaandrijving en tandwielseries
- Metallurgie van planetaire tandwielen: Hoogwaardig chroom-molybdeenstaal met gecementeerde tandwieltanden weerstaat micro-putvorming onder zware koppelbelastingen.
- Prestaties van duo-conus / zwevende afdichtingen: Dubbele metalen afdichtringen ondersteund door elastomere O-ringen voorkomen dat schurende modder en grondwater het tandwielhuis binnendringen.
- Compatibiliteit van de rijmotor: Zorg ervoor dat poortposities, verplaatsingsregeleventielen en montageboutcirkels overeenkomen met het originele machine-subbak.
Om stilstand van de machine tijdens een rijmotorstoring te minimaliseren, vervangen reparatiewerkplaatsen vaak complete rijmotorassemblages door vooraf gemonteerde eindaandrijfversnellingsbakken en rijmotoren voor graafmachines
, waardoor meerdaagse tandwielrevisiearbeid wordt geëlimineerd.
OEM versus fabrieksdirecte aftermarket-onderdelen: de beslissingsmatrix voor de werkplaats
Werkplaatsmanagers en wagenparkbeheerders staan voor een voortdurend dilemma: hoge OEM-dealerprijzen betalen of fabrieksdirecte aftermarket-alternatieven evalueren.
Gegevens uit de AMO Parts Graafmachine-inkoopanalyse
tonen aan dat OEM-onderdelen een prijspremie van 40% tot 80% dragen ten opzichte van gekwalificeerde aftermarket-opties, met doorlooptijden bij dealers die voor gespecialiseerde componenten kunnen oplopen tot enkele weken.
| Vergelijkingsdimensie | Originele apparatuur (OEM) | Fabrieksdirecte premium aftermarket | Goedkope generieke import |
|---|---|---|---|
| Initiële kosten | Hoogste (100% basislijn) | Kosteneffectief (50% – 70% van OEM) | Laagste (20% – 40% van OEM) |
| Dimensionale passing | Exacte fabrieksmatch | Exacte kruisreferentie-match | Variabel (kan vijlen/opvullen vereisen) |
| Materiaalmetallurgie | Strikt gecontroleerd | Hoogwaardige gesmede/geharde legeringen | Gietijzer / niet-gehard staal risico's |
| Beschikbaarheid en doorlooptijd | Afhankelijk van dealervoorraad (1–4 weken) | Snelle wereldwijde verzending (2–5 dagen) | Onvoorspelbare voorraad |
| Beste toepassing | Machines onder garantie | Actieve wagenparken en werkplaatsreparaties | Alleen niet-kritieke noodreparaties |
Belangrijkste conclusie: Pas een gemengde inkoopstrategie toe. Gebruik gecertificeerde OEM- of topklasse fabrieksdirecte componenten voor kritieke hydrauliekpompen, regelventielen en elektronische rekenborden. Zet premium fabrieksdirecte aftermarket-onderdelen in voor onderstelrupskettingen, eindaandrijftandwielsets, boosters, filterpatronen en slijtagedelen van bakken om optimale reparatiemarges te behalen zonder de operationele veiligheid in gevaar te brengen.
Checklist voor verificatie in 3 stappen vóór inkoop van graafmachineonderdelen
Onderdeelmismatch leidt tot kostbare retourvracht, vertraagde projectoplevering en gefrustreerde klanten. Vóór het plaatsen van een bestelling voor graafmachine-onderdelen moeten veldtechnici en inkoopagenten dit verificatieprotocol in drie stappen doorlopen:
Stap 1: Lokaliseer gietstuk-onderdeelnummers en typeplaatstempels
Vertrouw nooit uitsluitend op machinemodelnamen (bijv. “320” of “PC200”). Reinig het oude componentenhuis om het gestempelde OEM-onderdeelnummer, de gietcode of de fabrikanttag te vinden.
Stap 2: Bevestig het machineserienummer en de productieonderbreking
Graafmachinefabrikanten updaten regelmatig hydrauliekpompverplaatsingen, bedradingspinconfiguraties en motoruitstootapparatuur midden in de productie. Controleer altijd het primaire serienummerplaatje van de machine, dat zich nabij het cabineframe bevindt.
Stap 3: Kruisverwijzingsspecificaties afstemmen met de leverancier
Raadpleeg een gedetailleerde technische evaluatiegids voor leveranciers van graafmachineonderdelen
om de kwaliteitscertificeringen van de leverancier (ISO 9001) te bevestigen, gedateerde inventarisfoto's van het daadwerkelijke onderdeel op te vragen en maattekeningen te verifiëren vóór verzending.
Veelgestelde Vragen (FAQ)
Hoe vaak moeten hydrauliekfilterpatronen van graafmachines worden vervangen?
Hydraulische retourfilters en pilootfilterelementen dienen over het algemeen elke 250 tot 500 bedrijfsuren te worden vervangen, of onmiddellijk na een grote storing in een hydraulisch onderdeel (zoals een pompexplosie) om te voorkomen dat metaaldeeltjes door het systeem circuleren.
Kan een aftermarket-computerkaart een originele Hitachi-graafmachine-ECU vervangen?
Ja. Premium fabrieksdirecte elektronische computerkaarten zijn ontworpen om de originele fabriekscircuits en -programmering te repliceren. Controleer vóór installatie of het onderdeelnummer overeenkomt met uw exacte machinemodel en motorenserie (bijv. Isuzu 4HK1- of 6HK1-motorregelingen).
Wat zijn de belangrijkste signalen dat een eindoverbrenging van een graafmachine vervangen moet worden?
Veelvoorkomende indicatoren zijn luid knarsende geluiden uit de planetaire tandwielkast, metaalspanen in de tandwielolie tijdens routinematige aftapcontroles, hydrauliekolie die lekt uit de hoofdafdichtingen, of een merkbaar gebrek aan rijvermogen aan één zijde.
Hoe voorkom ik voortijdige slijtage aan de onderwagenonderdelen van een graafmachine?
Handhaaf de juiste rupsbandspanning volgens de specificaties van de fabrikant, vermijd overmatig rijden op hoge snelheid over hard wegdek, verwijder dagelijks opgehoopte modder uit de rupsframes en minimaliseer achteruitrijden op schurende oppervlakken.
Directe inkoop van fabrieksonderdelen voor graafmachines
Het handhaven van hoge machineprestaties vereist betrouwbare vervangingsonderdelen die worden ondersteund door bewezen kwaliteitsnormen en responsieve technische ondersteuning. Onafhankelijke reparatiewerkplaatsen en wagenparkbeheerders vertrouwen op directe fabrikantrelaties om dealermarges te omzeilen en onmiddellijke beschikbaarheid van onderdelen te garanderen.
Hongtengda biedt een volledig assortiment zware machineonderdelen—van gespecialiseerde elektronische computerkaarten en hoofdhydraulische axiale zuigerpompen tot planetaire eindoverbrengingsseries, onderwagenrupsgroepen en onderhoudsfiltersets. Om de passing van onderdelen te verifiëren of een fabrieksdirecte offerte voor uw apparatuur aan te vragen, raadpleegt u de directe productcatalogus of neemt u contact op met technische specialisten via Hongtengda Parts
