1. “20分钟诊断” – 如何确认您的电磁阀已失效
卡滞或短路的电磁阀可能被误判为液压泵故障、阀芯卡滞或电气问题。在更换昂贵部件前，请执行此快速测试。.
指向该电磁阀（而非其他部件）的故障症状：
| 症状 | 机器表现 | 可能原因 |
|---|---|---|
| 无液压先导压力 | 机器无法移动或操作属具 | 电磁阀未通电 – 无先导油 |
| 间歇性运行 | 操纵杆时而工作、时而停止、时而恢复 | 线圈老化（发热时断路） |
| 机器卡滞在单一速度 | 行驶缓慢或无法使用高速模式 | 电磁阀阀芯卡滞在某一位置 |
| 故障代码（中掌显示） | 显示屏显示与PPC锁定或行驶速度相关的代码 | 确认电磁阀电路故障 |
快速电气测试（无需专用工具）：
拔下电磁阀连接器。.
使用万用表测量两个引脚之间的线圈电阻。.
正常值：10–20 欧姆（取决于线圈温度）
短路：<1 欧姆
断路：无穷大（无读数）
若短路或断路，请更换电磁阀。.
快速机械测试：
直接向电磁阀施加12V电压（来自蓄电池）。您应能听到 咔嗒声 并感觉到柱塞移动。无咔嗒声 = 故障。.
2. 以下五种机器共用同一部件 – 但需注意安装方式
电磁阀 20Y-60-32120 / 20Y-60-32121 用于多款小松PC机型，但安装方向可能有所不同。.
| مدل | 典型位置 | 备注 |
|---|---|---|
| PC200-7 | 主控制阀顶部（PPC锁定） | 垂直安装 |
| PC360-7 | 主控制阀侧面（行驶速度） | 水平安装 |
| PC400-7 | 先导滤清器底座 | 45°角安装 |
| PC450-7 | 与PC400-7相同 | 可互换 |
| PC300-7 | 同样兼容 | 请检查线束长度 |
我们的电磁阀适用于所有安装方向 – 线圈为密封式，阀芯对称。区别在于 线束连接器位置. 。我们免费附赠一个90°转接头，可旋转插头以避开障碍物。.
3. “套装”省去二次奔波 – 建议同时购买的其他部件
当一个电磁阀失效时，附近的其他电磁阀通常也接近失效。我们建议对同一阀组上的全套电磁阀进行预防性更换。.
| 组件 | 零件编号 | 更换时机 |
|---|---|---|
| 电磁阀（本件） | 20Y-60-32120 / 32121 | 失效或每8,000小时 |
| 线束尾线（可选） | 20Y-60-32122 | 若连接器引脚腐蚀 |
| 先导滤清器 | 07063-50050 | 始终与电磁阀一同更换 – 滤清器堵塞会损坏电磁阀 |
| O型圈套件（阀安装座） | 07000-12020 | 拆卸后出现泄漏 |
我们提供“全套组件”折扣 如果您同时订购电磁阀、滤芯和O型圈。请询价。.
4. 10步安装指南 – 无需专用工具
| 步骤 | 操作步骤 | 时间 |
|---|---|---|
| 1 | 关闭发动机，释放液压压力（在发动机关闭状态下操作操纵杆） | 1分钟 |
| 2 | 断开蓄电池负极接线柱 | 1分钟 |
| 3 | 在主控制阀上找到故障电磁阀（位置请参考机器手册） | 5分钟 |
| 4 | 清洁电磁阀周围区域，防止污物进入 | 2分钟 |
| 5 | 拔下电气接头 – 检查插针是否腐蚀 | 1分钟 |
| 6 | 拆下两个安装螺栓（使用10mm或12mm套筒） | 2分钟 |
| 7 | 垂直拔出电磁阀 – 取出O型圈 | 1分钟 |
| 8 | 安装新O型圈（涂抹少量机油） – 推入新电磁阀 | 2分钟 |
| 9 | 将螺栓拧紧至12 Nm（请勿过度拧紧 – 阀体为铝制） | 2分钟 |
| 10 | 重新连接线束、蓄电池，启动发动机，测试功能 | 3分钟 |
总时间： 初次操作者需20分钟。经验丰富的机械师需10分钟。.
5. 实际案例 – 采用本电磁阀实现标准化的机队
印度尼西亚某矿业承包商运营12台PC400-7设备。他们曾从多个渠道采购电磁阀 – 品牌不同，性能各异。有的使用3个月，有的使用3年。他们备有三种型号的电磁阀 – 管理混乱。.
我们为其提供单一零件号（20Y-60-32120），覆盖其所有设备。如今他们的零件箱中只有一种电磁阀。他们按20件一批采购。平均成本下降30%，电磁阀故障导致的停机时间减少70%。.
他们的仓库主管表示： “一种零件适用于所有设备。不再有‘这是正确的型号吗？’的疑问。不再有因错误电磁阀导致设备等待的情况。”
6. CE认证 – 对您的意义
本电磁阀带有 CE标志 （包含在规格中）。对于在欧盟境内运行的设备，或可能进入欧盟管辖区域的租赁机队，这一点至关重要。.
| 要求 | 带CE标志 | 非CE（典型售后市场） |
|---|---|---|
| 电气安全 | 已认证（EN 60947-5-1） | 未知 |
| 线圈绝缘等级 | F级（155°C） | 通常较低（B级或E级） |
| 电压容差 | ±15% | ±10%（可能在蓄电池电量不足时失效） |
| 进口限制 | 无问题 | 可能在欧盟海关被扣留 |
我们的电磁阀带有CE标志 – 清晰印在线圈本体上。.

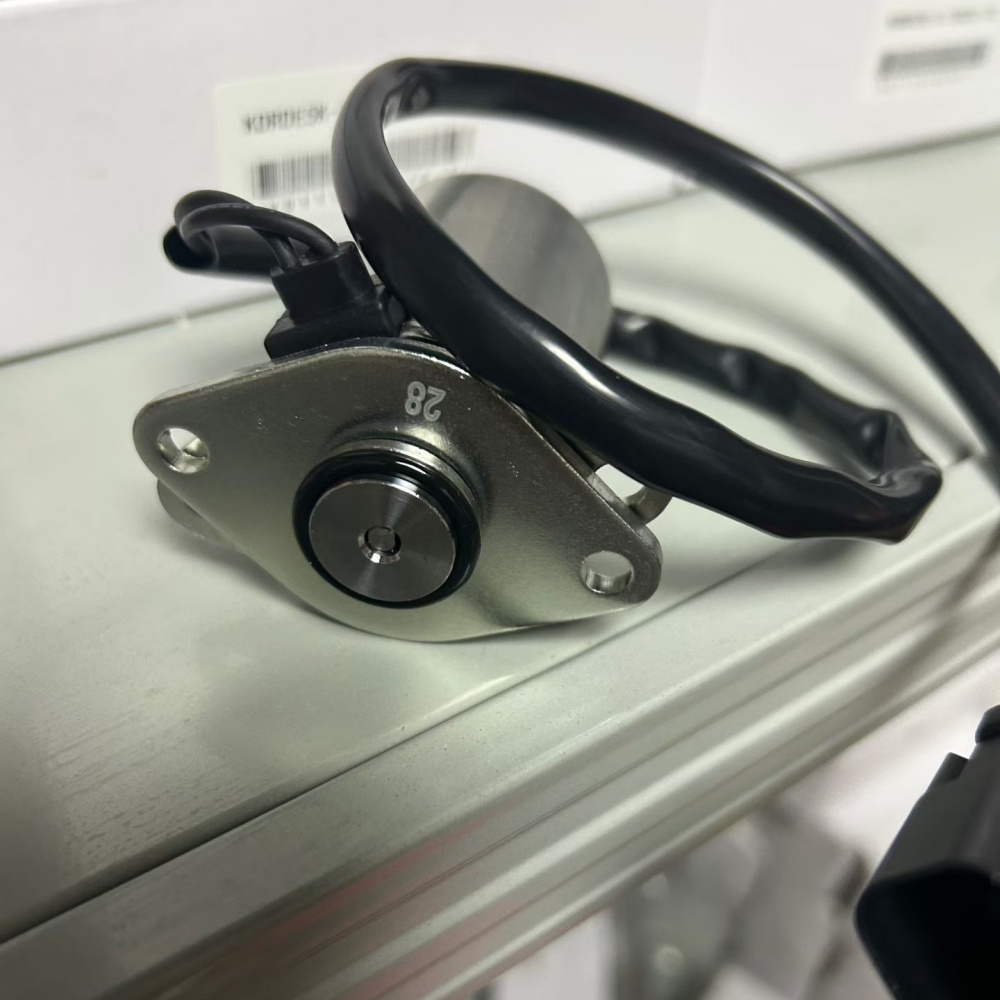

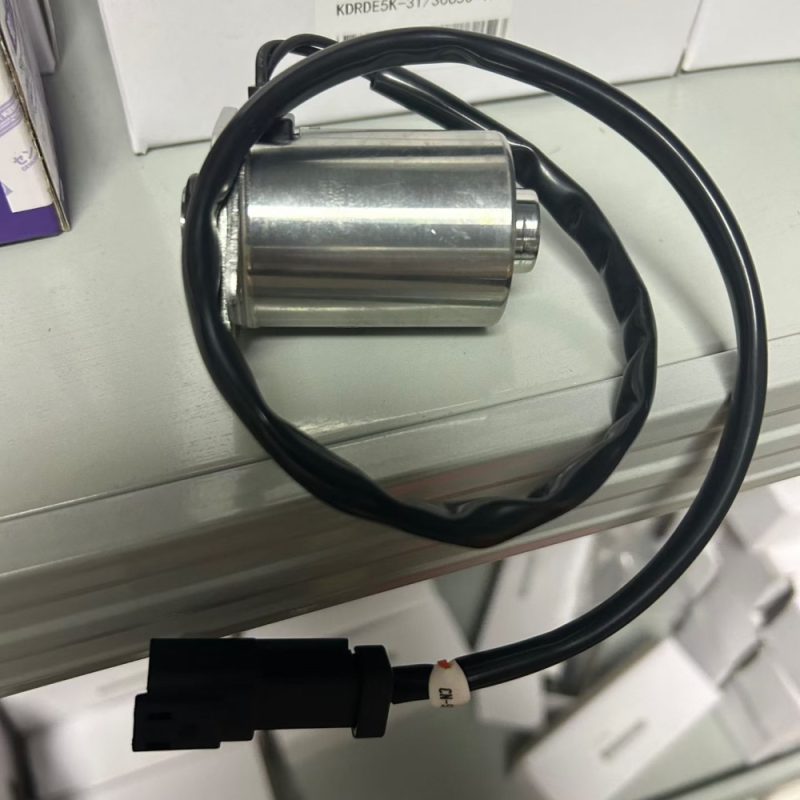

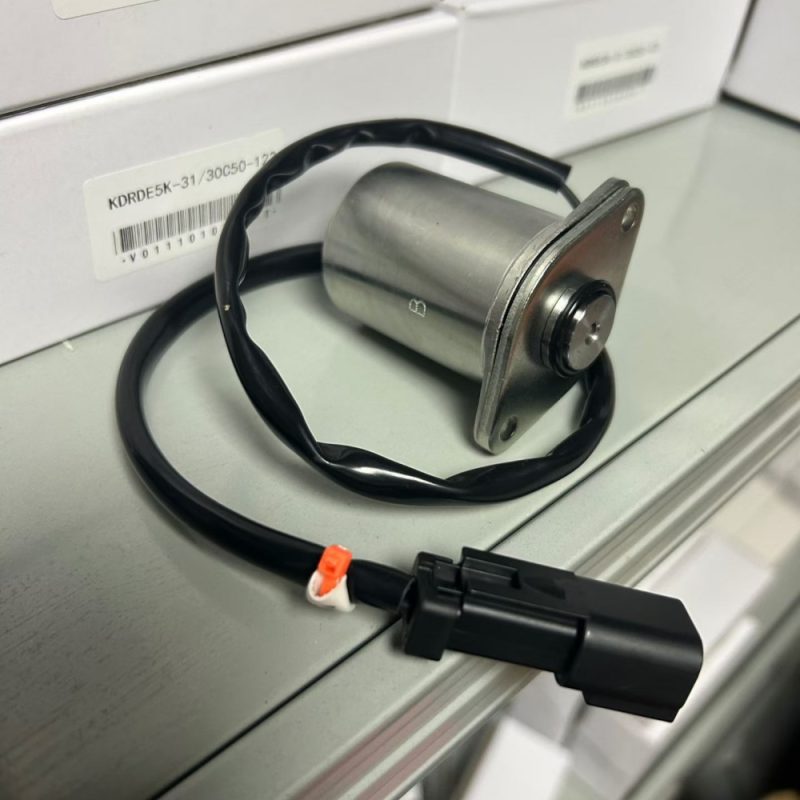

7. 产品规格 – 一览
| پارامتر | 数值 |
|---|---|
| 零件号 | 20Y-60-32120 / 20Y-60-32121（可互换） |
| 类型 | 开关型，2通，常闭（通电开启） |
| 电压 | 12V DC（也适用于24V？需加电阻？不 – 仅使用12V） |
| 线圈电阻 | 20°C时为14–18欧姆 |
| 功耗 | 12W（标称值） |
| 最大压力 | 35 bar（500 psi）先导油 |
| 连接方式 | DIN 43650 A型（行业标准） |
| 防护等级 | IP65（防尘、防喷水） |
| 是否包含 | 电磁阀 + O型圈 + 90°插头适配器（免费） |
| 重量 | 381克（根据亚马逊列表） |
| 包装盒尺寸 | 13.9 x 7.2 x 7.2 厘米 |
8. 订购与交付
| 项目 | 详情 |
|---|---|
| حداقل سفارش | یک عدد |
| 交货周期 | 6–8个工作日 |
| بستهبندی | 纸盒 + 泡沫内衬（ASIN B07C7TW1T7 零售包装） |
| 付款方式 | 电汇、XTransfer、PayPal、西联汇款 |
| 供应能力 | 每月1000件 |
| گارانتی | 6个月（线圈烧毁、阀芯卡滞） |
9. 订购前 – 快速兼容性检查
我们仅需确认两项信息：
机器序列号 （例如：PC200-7-xxxxx）– 确认机型型号.
电压确认 – 该系列大多数小松机型采用12V先导系统。若您的设备为24V（先导控制中罕见），请向我们咨询24V版本。.
我们将在24小时内回复。.
无需猜测 – 测试、更换，然后继续挖掘作业。.
