Descrizione
1. La “Diagnosi in 20 Minuti” – Come Confermare il Guasto della Valvola Solenoide
Un solenoide bloccato o in corto può simulare un guasto della pompa idraulica, un cursore bloccato o un problema elettrico. Prima di sostituire componenti costosi, esegui questo rapido test.
Sintomi che indicano questo solenoide (non altro):
| Sintomo | Comportamento della Macchina | Causa Probabile |
|---|---|---|
| Nessuna pressione pilota idraulica | La macchina non si muove o non aziona gli accessori | Solenoide non eccitato – nessun olio pilota |
| Funzionamento intermittente | I joystick funzionano, poi si fermano, poi funzionano | Bobina usurata (si apre a caldo) |
| Macchina bloccata in una velocità | Traslazione lenta o modalità “rabbit” non disponibile | Cursore del solenoide bloccato in una posizione |
| Codice di errore (a metà palmo) | Il display mostra un codice relativo al blocco PPC o alla velocità di traslazione | Conferma guasto del circuito del solenoide |
Test elettrico rapido (nessun attrezzo speciale richiesto):
Scollegare il connettore del solenoide.
Utilizzare un multimetro per misurare la resistenza della bobina tra i due pin.
Buono: 10–20 ohm (a seconda della temperatura della bobina)
Corto: <1 ohm
Aperto: infinito (nessuna lettura)
Se in corto o aperto, sostituire il solenoide.
Test meccanico rapido:
Applicare 12V direttamente al solenoide (da una batteria). Dovresti sentire un clic e percepire il movimento del pistone. Nessun clic = guasto.
2. Queste Cinque Macchine Condividono lo Stesso Pezzo – Ma Attenzione al Montaggio

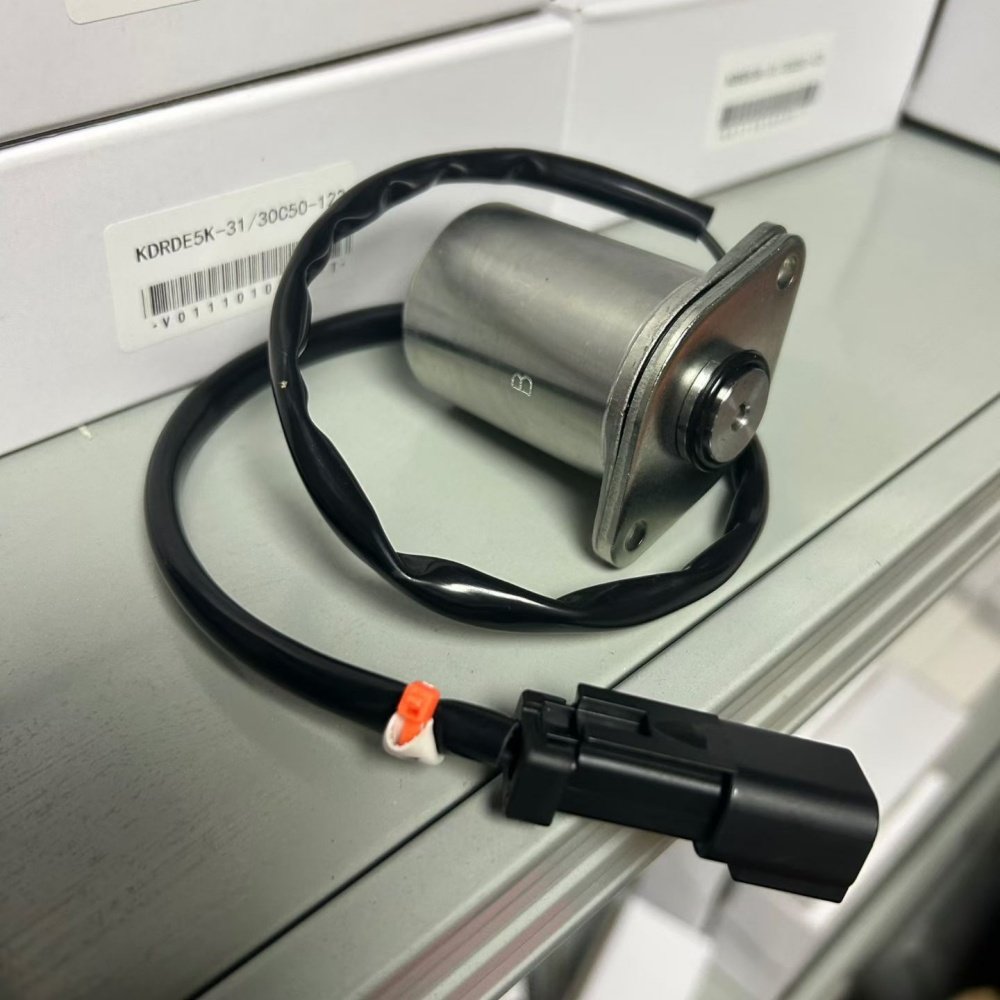

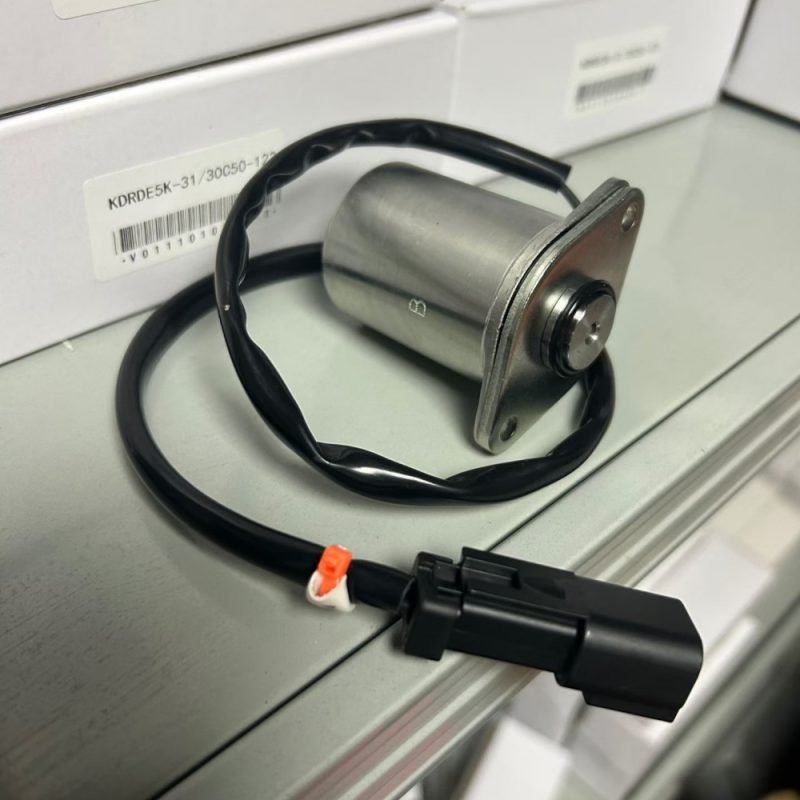

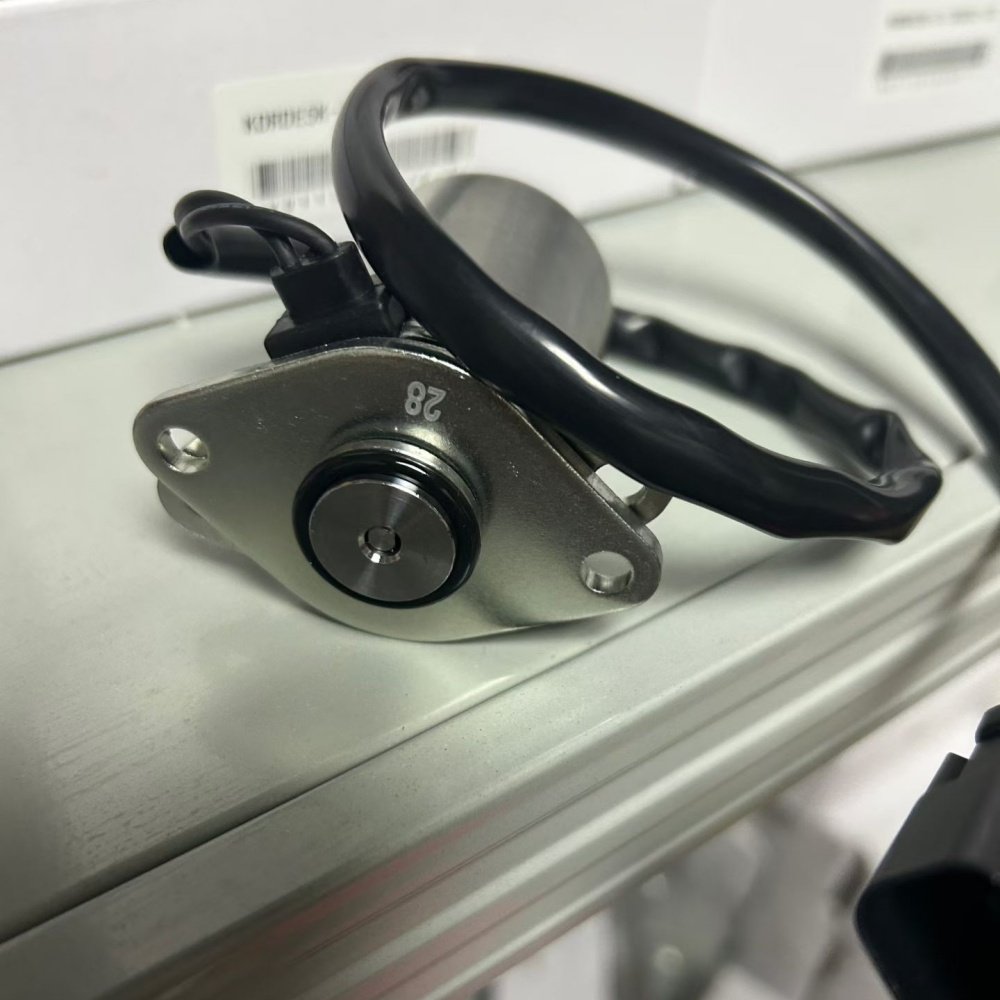

Il solenoide 20Y-60-32120 / 20Y-60-32121 è utilizzato su diversi modelli Komatsu PC, ma l’orientamento di montaggio può variare.
| Modello | Posizione Tipica | Note |
|---|---|---|
| PC200-7 | Parte superiore della valvola di controllo principale (blocco PPC) | Montaggio verticale |
| PC360-7 | Lato della valvola di controllo principale (velocità di traslazione) | Montaggio orizzontale |
| PC400-7 | Base del filtro pilota | Angolo a 45° |
| PC450-7 | Come PC400-7 | Intercambiabile |
| PC300-7 | Anche compatibile | Verificare la lunghezza del cablaggio |
Il nostro solenoide funziona in tutti gli orientamenti – la bobina è sigillata e il cursore è simmetrico. La differenza è la posizione del connettore del cablaggio. Includiamo un adattatore a 90° (gratuito) che ruota la spina per evitare ostacoli.
3. Il “Pacchetto” che Evita un Secondo Viaggio – Cosa Acquistare in Più
Quando un solenoide si guasta, gli altri nelle vicinanze sono spesso prossimi al guasto. Raccomandiamo la sostituzione preventiva dell’intero set sullo stesso banco valvole.
| Componente | Numero Parte | Quando Sostituire |
|---|---|---|
| Solenoide (questo) | 20Y-60-32120 / 32121 | Guasto o ogni 8.000 ore |
| Cablaggio di prolunga (opzionale) | 20Y-60-32122 | Se i pin del connettore sono corrosi |
| Filtro pilota | 07063-50050 | Sempre con il solenoide – un filtro intasato danneggia i solenoidi |
| Kit O‑ring (montaggio valvola) | 07000-12020 | Perdite dopo la rimozione |
Offriamo uno sconto “kit completo” Se ordini elettrovalvola + filtro + O‑ring insieme, richiedere un preventivo.
4. Installazione in 10 Passaggi – Nessun Attrezzo Speciale
| Passaggio | Azione | Tempo |
|---|---|---|
| 1 | Spegnere il motore, scaricare la pressione idraulica (azionare i joystick a motore spento) | 1 minuto |
| 2 | Scollegare il terminale negativo della batteria | 1 minuto |
| 3 | Individuare l’elettrovalvola guasta sulla valvola di controllo principale (consultare il manuale della macchina per la posizione) | 5 minuti |
| 4 | Pulire l’area intorno all’elettrovalvola per evitare l’ingresso di sporco | 2 minuti |
| 5 | Scollegare il connettore elettrico – ispezionare i pin per eventuale corrosione | 1 minuto |
| 6 | Rimuovere i due bulloni di montaggio (bussola da 10 mm o 12 mm) | 2 minuti |
| 7 | Estrarre l’elettrovalvola dritta – recuperare l’O‑ring | 1 minuto |
| 8 | Installare il nuovo O‑ring (applicare olio leggero) – inserire la nuova elettrovalvola | 2 minuti |
| 9 | Serrare i bulloni a 12 Nm (non stringere eccessivamente – corpo valvola in alluminio) | 2 minuti |
| 10 | Ricollegare il cablaggio, la batteria, avviare il motore, testare il funzionamento | 3 minuti |
Tempo totale: 20 minuti per un principiante. 10 minuti per un meccanico esperto.
5. Caso Reale – Una Flotta Che Ha Standardizzato Questa Elettrovalvola
Un appaltatore minerario in Indonesia gestisce 12 unità di PC400-7. In precedenza acquistavano elettrovalvole da più fonti – marche diverse, prestazioni diverse. Alcune duravano 3 mesi; altre 3 anni. Tenevano elettrovalvole di ricambio di tre tipi – un caos.
Abbiamo fornito loro un unico numero di parte (20Y-60-32120) che copre tutte le loro macchine. Ora il loro magazzino ricambi ha una sola elettrovalvola per tutto. Acquistano in lotti da 20. Il loro costo medio è diminuito del 30% e i tempi di fermo per guasti all’elettrovalvola sono calati del 70%.
Il loro responsabile di magazzino: “Un unico pezzo per tutto. Niente più ‘è quello giusto?’ Niente più macchina in attesa dell’elettrovalvola sbagliata.”
6. Certificazione CE – Cosa Significa per Voi
Questa elettrovalvola è dotata di marcatura CE (inclusa nelle specifiche). Per macchine operanti nell’Unione Europea o per flotte a noleggio che potrebbero transitare in giurisdizioni UE, questo è importante.
| Requisito | Con marcatura CE | Non CE (tipico aftermarket) |
|---|---|---|
| Sicurezza elettrica | Certificata (EN 60947-5-1) | Sconosciuta |
| Classe di isolamento della bobina | F (155°C) | Solitamente inferiore (B o E) |
| Tolleranza di tensione | ±15% | ±10% (potrebbe guastarsi con batterie deboli) |
| Restrizioni all’importazione | Nessun problema | Potrebbe essere fermato alla dogana UE |
La nostra elettrovalvola è marcata CE – chiaramente stampigliata sul corpo della bobina.
7. Specifiche del Prodotto – A Colpo d’Occhio
| Parametro | Valore |
|---|---|
| Numeri di parte | 20Y-60-32120 / 20Y-60-32121 (intercambiabili) |
| Tipo | On/off, 2 vie, normalmente chiusa (eccitata per aprire) |
| Tensione | 12V CC (funziona anche a 24V con resistenza? No – usare solo 12V) |
| Resistenza della bobina | 14–18 ohm a 20°C |
| Consumo energetico | 12W (nominale) |
| Pressione massima | 35 bar (500 psi) olio pilota |
| Collegamento | Connettore |
| DIN 43650 forma A (standard industriale) | Grado di protezione |
| Incluso | IP65 (a tenuta di polvere, resistente a getti d’acqua) |
| Peso | Contenuto: elettrovalvola + O‑ring + adattatore per connettore a 90° (gratuito) |
| Peso | 381g (come da inserzione Amazon) |
8. Ordinazione e Consegna
| Articolo | Dettaglio |
|---|---|
| MOQ | 1 pezzo |
| Tempi di consegna | 6–8 giorni lavorativi |
| Imballaggio | Dimensioni della confezione |
| Pagamento | T/T, XTransfer, PayPal, Western Union |
| Capacità di fornitura | 13,9 x 7,2 x 7,2 cm |
| Garanzia | Scatola di cartone + inserto in schiuma (confezione al dettaglio ASIN B07C7TW1T7) |
9. Prima di Ordinare – Verifica Rapida di Compatibilità
Abbiamo bisogno solo di due cose:
Numero di serie della macchina (es. PC200-7-xxxxx) – conferma il modello.
Conferma della tensione – La maggior parte dei Komatsu di questa generazione utilizza un sistema pilota a 12V. Se la vostra macchina è a 24V (improbabile per il controllo pilota), richiedeteci la versione a 24V.
Risponderemo entro 24 ore.
Smettete di indovinare – testate, sostituite e tornate a scavare.
