日立挖掘机——从经典的EX200系列到现代ZAXIS ZX200、ZX210和ZX330机型——依赖中央电子控制器来平衡发动机输出与液压需求。当挖掘机电脑板发生故障时，设备可能瞬间丧失动力、液压功能锁定、显示通信报警，或完全无法启动。.
对于独立重型设备维修店老板和车队机械师而言，电子故障是一把双刃剑。错误诊断控制器故障会导致不必要的更换成本，而将损坏的线束误判为正常电脑板，则可能在数秒内烧毁新安装的控制器。.
本技术指南概述了日立挖掘机控制器的架构，解析了关键诊断故障码（DTC），提供了有序的五步故障排查流程，并详述了预防性维护措施以消除控制器烧毁风险。.
日立挖掘机电子控制系统架构
现代日立挖掘机采用双控制器框架，将液压动力管理与发动机燃油喷射及排放控制分离：
- 主控制器（MC）：充当主要液压协调器。MC接收来自发动机转速旋钮、压力传感器和先导控制开关的输入信号。它调节液压泵排量电磁阀、回转制动器和行走速度阀。.
- 发动机控制模块（ECM / DCU）：协调电子燃油喷射、共轨压力和涡轮增压器增压水平（通常与五十铃4HK1、6HK1或6WG1发动机配套使用）。.
- 监控控制器：通过控制器局域网（CAN总线）通信线路处理机器运行数据、液晶显示屏功能及主动故障记录。.
发动机旋钮及传感器 → 主控制器（MC） → 泵电磁阀及阀门
（CAN-0总线）
五十铃发动机传感器 → 发动机ECM / DCU → 共轨喷油器
（CAN-1总线）
监控单元
当故障发生时，确定故障点位于主控制器、发动机ECM、连接线束还是外部传感器输入，是第一个关键里程碑。.
日立电脑板故障的5种常见症状
在连接诊断工具之前，观察特定的机器行为有助于缩小故障机制范围：
1. 发动机无法启动或立即熄火
如果钥匙开关转到启动位置后发动机无法启动，同时显示屏空白或冻结，则主控制器或发动机ECM可能遭遇24V直流电源中断、主控制器保险丝熔断或内部微处理器死锁。.
2. 液压速度严重下降（“乌龟模式”）
当挖掘机在所有功能——动臂、斗杆、铲斗、回转和行走——均以极慢速度运行时，主控制器通常已进入安全跛行回家模式。这通常源于内部泵驱动器故障或MC与发动机控制器之间的CAN总线通信丢失。.
3. 发动机转速异常或油门控制失效
如果转动发动机转速控制旋钮无响应，或发动机在负载下出现转速波动，则控制器信号电压受损，或控制器内部模数（A/D）转换器电路已退化。.
4. 持续CAN通信报警
监控器提示CAN0或CAN1通信超时（如代码11007-2或11009-2），指向网络线路断开、控制器网络收发芯片损坏或网络终端电阻不当。.
5. 烧焦气味或电路板物理变色
驾驶室座椅后方储物箱传出明显的电气烧焦气味，表明输出驱动晶体管短路，通常由外部短路的比例电磁阀线圈或电池反接跨接启动引起。.
⚠️ 警告注意：切勿在未先断开主电脑板线束插头的情况下，使用48V快速充电器或高安培增压充电器对24V日立挖掘机进行跨接启动。超过32V直流的电压尖峰将瞬间击穿控制器内部的瞬态电压抑制（TVS）二极管和陶瓷电容。.
日立挖掘机ECU关键故障码解析
正确解读诊断故障码可节省大量车间工时。以下对照表列出了日立ZAXIS（ZX-3 / ZX-5 / ZX-6）及EX系列挖掘机中常见的故障码：
| 故障码 | 受影响子系统 | 根本原因及运行症状 | 首要诊断措施 |
|---|---|---|---|
| 11006-2 | 发动机控制器线束 | MC与ECM之间速度信号丢失或线束断裂。机器液压系统以慢速模式运行。. | 检查MC连接器与ECM引脚排之间的线束导通性。. |
| 11007-2 | MC / CAN0网络 | 主控制器CAN总线通信超时。液压功能变慢；监控器显示报警。. | 测量CAN-H与CAN-L之间的电阻（标准值：并联网络60Ω）。. |
| 11009-2 | 监控控制器 | 监控单元与主控制器之间通信故障。屏幕冻结或缺失运行关键数据。. | 检查监控器供电电压（24V）及监控器连接器接地电阻。. |
| 10514-12 (P060B) | 发动机DCU / ECM | DCU内部硬件故障或EEPROM校验和错误。发动机无法启动或停机。. | 验证DCU主接地；若电压正常，则需更换控制器。. |
| E₀₉ / E₁₂ | 主控制器内部逻辑 | 内部存储器（EEPROM）数据损坏（E₀₉）或CPU处理故障（E₁₂）。. | 重置控制器电源轨。若故障代码持续存在，需进行电路板工作台维修或更换。. |
| 11101-3 / 11101-4 | 转速拨盘传感器 | 发动机转速拨盘信号电压异常偏高（对24V短路）或偏低（对地短路）。. | 测试油门旋钮电位计信号线（正常范围：0.5V至4.5V直流）。. |
| 11200-3 / 11200-4 | 液压泵传感器 | 泵A输出压力传感器信号超出规定电压范围。. | 使用万用表测试压力传感器接头；验证5V参考电源供应。. |
如 沃尔沃建筑设备五步机械诊断规程, 所述，结构化诊断工作流程可防止维修人员仅凭单一故障代码读数即更换功能正常的部件。.
日立电脑板的系统性五步诊断规程
为执行专业的 日立挖掘机电脑板故障排查 流程，请遵循以下五步车间规程：
步骤1：物理检查 → 步骤2：电源与接地测试
步骤4：CAN总线电阻 < 步骤3：5V参考电压检查 → 步骤5：模块隔离与工作台测试
步骤1：目视及物理线束检查
首先打开操作员座椅后方的控制器舱。.
- 检查线束插头是否存在锁扣松动、端子针退出或绿色氧化铜腐蚀。.
- 检查多针铝制连接器壳体内是否有油液或水渍渗入。.
- 检查沿动臂框架和液压泵舱布置的外部线束是否存在磨损或挤压点。若外部线缆损坏，使用精确匹配的 日立ZAX200 / ZAX230 / ZAX270液压泵线束 进行更换，确保在重新测试控制器前信号传输干净可靠。.
步骤2：蓄电池供电电压与接地电阻验证
在判定电路板故障之前，确认负载状态下有稳定的电源到达该单元：
- 将数字万用表调至直流电压档，在钥匙开关置于ON位置时，探测控制器线束接头处的主24V供电针脚。.
- 供电电压必须与蓄电池端电压一致（通常为24.5V至27.8V直流）。.
- 将万用表切换至电阻档（Ω），从控制器接地针脚测量至主机车架接地。接地电阻必须 低于0.5Ω. 。接地悬空会导致电压尖峰不稳定，从而模拟出内部电路板故障的假象。.
步骤3：传感器输入及5V参考电源检查
日立控制器生成稳定的5.0V直流参考输出，用于为外部传感器（如泵输出压力传感器和发动机转速拨盘）供电：
- 探测压力传感器线束上的5V参考针脚。.
- 若电压读数为0V或降至4.5V以下，逐一断开外部传感器。若断开某个特定传感器后5.0V恢复，则该传感器存在内部短路，将控制器内部稳压器轨拉低。.
- 若所有传感器均断开后5V仍然缺失，则电脑板上的内部5V稳压芯片已损坏。.
步骤4：CAN总线网络电阻测试
通信故障通常由线缆异常引起，而非微处理器损坏。根据 Fairtrade Machinery的CAN总线诊断程序, ，测试网络终端电阻是验证数据链路完整性的标准方法：
- 关闭钥匙开关并断开蓄电池接地开关。.
- 在诊断接口或控制器接头处测量CAN-High与CAN-Low端子针脚之间的电阻。.
- 标准值：配备两个120Ω终端电阻的健康并联CAN网络，其跨接电阻应精确为 60Ω （容差：58Ω–62Ω）。.
- 诊断规则:
- 读数 120Ω：一个终端电阻或线束开路/断路。.
- 读数 0Ω或接近0Ω：CAN-H和CAN-L导线短路连接。.
- 读数 无穷大（OL）：整个网络开路。.
步骤5：模块隔离与台架测试
如果电源、接地、传感器5V参考电压轨和CAN总线线路均通过万用表测试，但机器仍显示持续的内部CPU/EEPROM错误（如10514-12、E₀₉或E₁₂），则需隔离电路板进行台架测试或板级更换。.
如 Sinocmp的挖掘机控制器工作原理指南, 所述，台架测试包括向电源引脚提供24V直流电，并使用示波器或逻辑探针监测晶振脉冲和微处理器输出驱动器。.
专业提示：在进行线束或传感器维修后，务必记录并清除活动故障代码。断开主电池接地开关3分钟以循环控制器内存，然后重新上电，确认故障代码是立即返回还是仅在液压负载下出现。.
台架维修与板卡更换：维修厂的决策框架
当确认日立电脑板故障时，维修厂管理者面临元件级台架维修与整板更换之间的选择：
已确认ECU故障
轻微线路或驱动器故障
- MOSFET驱动器烧毁
- 引脚焊点腐蚀
- 可更换继电器/二极管（台架维修可行）
处理器/EEPROM烧毁
- CPU开裂或短路
- 多层PCB烧毁
- 主程序损坏（整板更换）
元件级台架维修适用的情况
当损坏局限于外围输出电路时，台架焊接和元件更换是可行的：
- 电磁阀驱动器MOSFET短路：更换负责泵电磁阀控制的烧毁开关晶体管。.
- 焊点开裂：重新熔化因发动机振动导致的引脚焊点开裂。.
- 保护二极管击穿：在意外反极性增压启动后，更换24V输入线路上的烧毁TVS二极管。.
需要整板更换的情况
在以下条件下，尝试台架维修不可行：
- 微处理器或EEPROM内部故障：CPU核心短路或存储硅片损坏。.
- 多层印刷电路板（PCB）烧焦：碳化的板材料在内部铜层之间形成导电通路，无法隔离。.
- 大面积水损：深度腐蚀破坏了电路板上的微过孔。.
如 YNF Machinery的挖掘机ECU维修完整指南, 所述，对于商业维修厂而言，用预编程的即插即用模块更换严重损坏的板卡，比花费数天时间在旧PCB上排查间歇性微裂纹要经济得多。.
延长日立控制器使用寿命的预防性维护
保护精密电子控制器免受恶劣工地环境影响，对于防止过早失效至关重要。实施以下维修厂维护标准：
1. 保持接地连接和电池端子清洁
松动的电池电缆会在交流发电机每次运行时产生高压感应反冲。每运行500小时检查并清洁主底盘接地，以防止浮动接地尖峰。.
2. 执行正确的焊接保护措施
在挖掘机车架上进行电弧焊接之前：
- 关闭主电池断开开关。.
- 拔下主控制器、发动机ECM和监控单元的所有线束连接器。.
- 将焊接接地夹尽可能靠近焊缝连接——切勿跨过枢轴轴承或电子外壳夹持。.
3. 确保防水外壳密封
确认驾驶室橡胶密封条和控制器舱盖保持严密密封。控制器壳体内积聚的灰尘和冷凝水会形成爬电路径，导致高密度SMD元件之间发生短路。.
4. 更换老化线束
振动、液压油侵蚀和热循环会随时间推移使导线绝缘层变脆。遵循全面的 挖掘机更换零件维护指南 可帮助技术人员识别硬化线束，并在短路损坏敏感控制器电子元件之前予以更换。.
采购工厂直供日立替换电脑板
当需要更换控制器时，独立维修厂需要精确的型号匹配、预刷软件兼容性以及快速交付，以最大限度地减少设备停机时间。.
机器序列号与发动机型号
宏腾达技术匹配 预编程即插即用ECU → 零停机安装
作为自2001年以来专业从事重型设备零部件制造和分销的厂商，, Phụ tùng Hongtengda 供应专为日立挖掘机设计的工厂直供替换电脑板和电气元件：
- 预编程即插即用单元：替换ECU和主控制器已刷入精确的OEM固件，并针对特定发动机配置（如五十铃4HK1、6HK1或6BG1发动机系列）进行校准。.

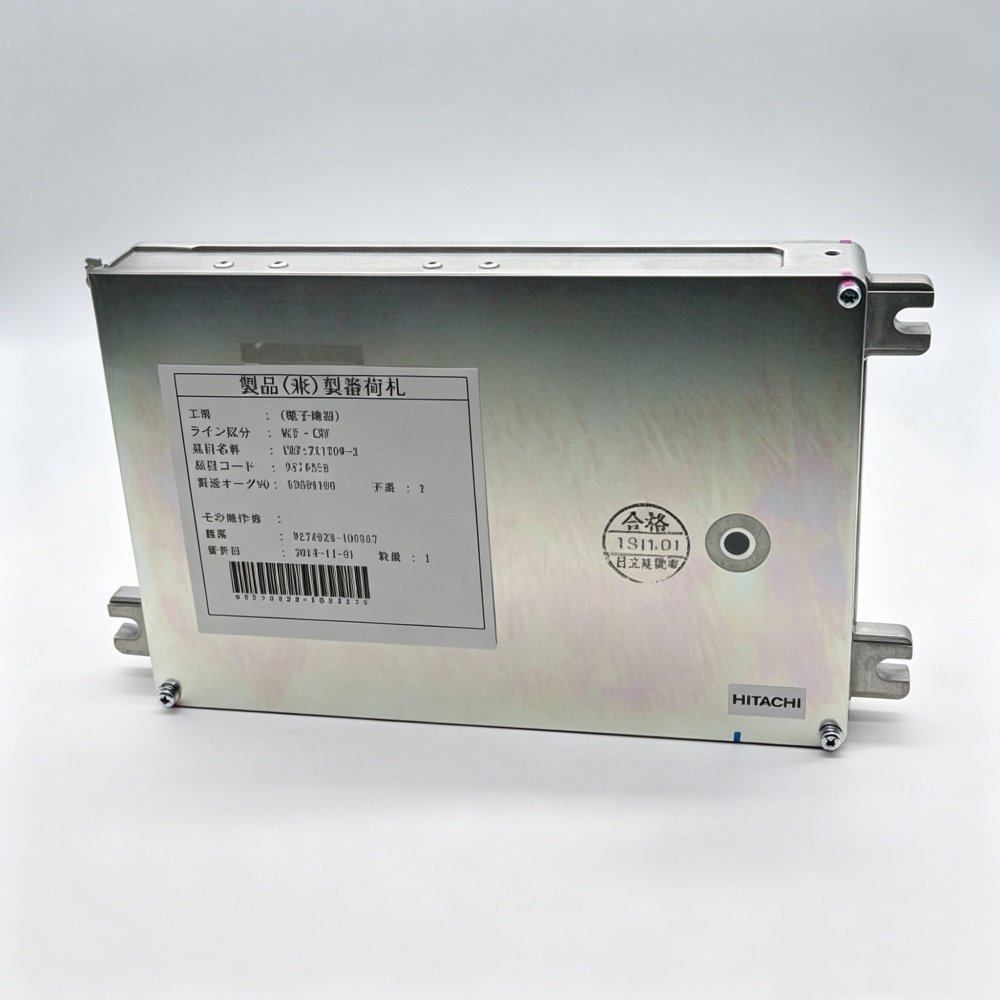

- 精确OE零件号匹配：全面覆盖日立机型，包括ZAX170W-3（SCM板 #9274929）、ZX200-3、ZX230、ZX270、ZX330-3、ZX350-5G（主控制器 #YA60001380）以及EX200-2/3/5系列。.
- 工厂级质量保证：采用重型铝制外壳、减振电路板和高耐温连接器引脚制造，适用于极端施工环境。.
- 一站式电气采购：从电脑板、监控显示面板到完整的发动机和液压泵线束，维修厂可直接从制造源头采购完整的电气系统。.
维修厂负责人和采购经理可浏览 宏腾达全面的日立挖掘机零件目录 以查找兼容的电脑板，或查阅 独立维修厂日立零部件采购指南 以获取详细的交叉对照和技术安装支持。.
独立维修厂摘要
掌握 日立挖掘机电脑板故障排查 需要结构化的诊断思维：
- 切勿首先假设电路板已损坏：始终验证带负载下的24V直流电池电源、底盘接地电阻（<0.5Ω）以及5V传感器参考电压轨。.
- 使用CAN总线测量：验证CAN-H和CAN-L之间60Ω的网络电阻，以排除线束断路，然后再判定通信硬件故障。.
- 防止重复故障：在插入新的替换板之前，检查电磁阀和线束是否存在短路。.
- 与可靠的工厂供应商合作：利用预编程、即插即用的电脑板，确保机器快速恢复运行，并保障维修厂的维修利润。.
如需即时技术支持或验证日立电脑板的OE零件号，, 请联系宏腾达零件的工程专家.
